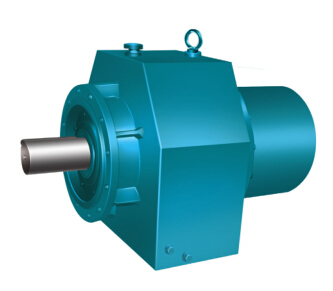

星輪減速機型號：

HJW10A、HJMW10A、HJW12A、HJMW12A、HJW14A、HJMW14A、HJW16A、HJMW16A、HJW18A、HJMW18A、HJW20A、HJMW20A、HJW25、HJMW25A、HJW28A、HJMW28A、HJW31A、HJMW31A、HJW35A、HJMW35A、HJW40A、HJMW40A、HJW45A、HJMW45A、HJW50A、HJMW50A、HJW56A、HJMW56A、HJW11A、HJMW11A、HJW13A、HJMW13A、HJW15A、HJMW15A、HJW17A、HJMW17A、HJW19A、HJMW19A、HJW21A、HJMW21A、HJW23A、HJMW23A

一、前言
新一代的星輪減速器是一種全新的內嚙合齒輪傳動裝置，其先進的傳動原理曾獲國家發明獎及中、美、英三國發明專利權，機械部頒布了產品的技術標準?？蓮V泛應用于；臺金、礦山、電工、起重、運輸、石化、輕工機械等設備上，特別是在重載連續傳動領域，取得突破性的進展。實現了減速器內部傳動機構的單元化、通用化和標準化，產品的可靠性和承載能力得到了很大提高，可在更大范圍內滿足用戶的不同需求。
二、特點
1、傳動效率高。
采用嚙合效率高的內嚙合齒輪副的力分流結構，通過高承載能力滾動星輪連續純滾動地傳遞轉矩和轉速，因而具有效率高的優點，HJ單級效率可達95％以上，HN型效率可達93％，HH兩級串聯效率可達90％。
2、承載能力高，結構緊湊。
由于星輪減速器同時兼?zhèn)洹贝笏俦?、大轉矩、小體積“三者合一的優點，其單位重量傳遞轉矩高達76N．m/kg以上，用于低速重載傳動領域可節材30-50％，比其他類型減速器重量平均減輕約40％。
3、傳動平穩，噪聲低。
減速器核心單元有多達14-28對齒同時嚙合，因此，產品不僅具有耐沖擊的優點性能，而且具有工作可靠，傳動平穩、噪聲低、壽命長、齒輪可長期免維修使用等特點。
4、速比范圍大，傳動比密寬。
傳動比范圍寬而密集，一級減速時傳動比為18～80，串聯擴大級傳動比為75—600，兩級串聯傳動比為450—5000，根據需要可以在4-25000之間選用需要的傳動比。
5、核心單元模塊化，維護方便。
本減速器由模塊化的星輪核心單元組成，性能可靠，維護方便。

減速機安裝尺寸：

HJW、HJMW型減速器安裝主要尺寸 /mm

規格	外形尺寸及中心高						軸伸尺寸								地腳尺寸									質量 m/kg
規格	H₀	H	D	L	L₁	L₂	d₁	ι₁	b₁	t₁	d₂	ι₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	質量 m/kg
10A	100	240	200	295	269	260	28 j6	42	8	31	19 j6	25	6	21.5	180	45	150	240	45	200	4	11	18	24
12A	125	290	250	354	317	320	38 k6	58	10	41	24 j6	36	8	27	236	50	190	300	50	250	4	14	20	44
14A	140	325	280	403	359	340	50 k6	82	14	53.5	28 j6	42	8	31	260	50	210	320	50	280	4	18	22	61
16A	160	365	320	470	405	340	60 m6	105	18	64	30 k6	58	8	33	300	56	240	360	60	320	4	22	25	89

基本參數和承載能力

規格	外形尺寸及中心高						軸伸尺寸								地腳尺寸									質量m/kg
規格	H₀	H	D	L	L₁	L₂	d₁	ι₁	b₁	t₁	d₂	ι₂	b₂	t₂	A	A₁	A₀	B	B₁	B₀	n	d₀	h	質量m/kg
18A	180	420	360	528	464	435	70 m6	105	20	74.5	35 k6	58	10	38	335	60	270	420	65	360	4	22	25	126
20A	200	470	400	605	539	535	130 m6	130	22	85	40 k6	82	12	43	375	65	300	450	65	400	4	22	30	160
22A	225	525	450	682	609	600	90 m6	130	25	95	45 k6	82	14	48.5	415	71	335	500	70	450	4	26	30	230
25A	250	590	500	757	679	665	100 m6	165	28	106	50 k6	82	14	53.5	475	95	375	560	85	500	4	26	35	356
28A	280	645	560	814	738	705	110 m6	165	28	116	60 m6	105	18	64	530	100	420	630	90	560	4	26	40	504
31A	315	720	630	908	811	790	130 m6	200	32	137	65 m6	105	18	69	600	120	475	700	105	630	6	26	45	687
35A	355	825	710	982	870	860	150 m6	200	36	158	70 m6	105	20	74.5	670	120	530	800	140	710	6	33	50	948
40A	400	915	800	1134	990	910	170 m6	280	40	179	80 m6	130	22	85	750	132	600	900	140	800	6	39	55	1241
45A	450	1040	900	1228	1094	—	200 m6	280	45	210	90 m6	130	25	95	850	132	670	1000	150	900	6	39	60	1662
50A	500	1130	1000	1325	1146	—	220 m6	280	50	231	100 m6	165	28	106	900	138	750	1120	170	1000	6	39	70	2291
56A	560	1250	1120	1489	1310	—	240 m6	330	56	252	110 m6	165	28	116	1040	140	850	1250	200	1120	6	39	75	2985
11A	115	280	225	335	294	320	30 k6	58	8	33	20 j6	36	6	22.5	210	50	172	280	50	230	4	16	20	27.5
13A	136	315	265	396	357	340	45 k6	82	14	48.5	28 j6	42	8	31	244	50	200	320	50	265	4	18	22	47
15A	150	355	300	425	378	340	50 k6	82	14	53.5	28 j6	42	8	31	280	50	225	360	60	300	4	18	25	65
17A	170	410	340	500	446	435	60 m6	105	18	64	30 k6	58	8	33	335	36	275	430	75	380	4	22	30	94
19A	190	460	380	601	543	535	80 m6	130	22	85	40 k6	82	12	43	380	35	320	470	85	420	4	22	30	133
21A	215	515	430	631	564	600,	90 m6	130	<, D, IV align=center onselect="null">25	95	40 k6	82	12	43	380	36	320	470	85	420	4	22	30	172
23A	236	580	475	734	661	665	100 m6	165	28	106	45 k6	82	14	48.5	440	39	380	470	120	420	4	22	35	241
26A	265	630	530	777	731	705	110 m6	165	28	116	50 k6	82	14	53.5	475	45	395	580	110	480	4	26	40	377
30A	300	705	600	871	812	790	130 m6	200	32	137	55 k6	82	16	59	600	80	500	690	120	630	4	30	45	540
33A	335	810	670	930	833	860	140 m6	200	36	148	60 m6	105	18	64	580	63	480	720	128	630	4	39	50	730
37A	375	890	750	1049	942	910	160 m6	240	40	169	70 m6	105	20	74.5	700	90	590	880	160	770	4	45	60	1000
42A	425	1015	850	1100	956	910	180 m6	240	45	190	80 m6	130	22	85	790	132	640	950	150	850	6	45	65	1318
47A	475	1105	950	1241	1097	910	220 m6	280	50	231	95 m6	130	25	100	880	138	710	1090	170	950	6	53	70	1754
53A	530	1220	1060	1401	—	—	240 m6	330	56	252	100 m6	165	28	106	980	140	800	1200	200	1060	6	53	70	2428
